CNLAB Speedtest / Fehlermeldung

MazeRunner · 2021-02-24T10:18:38+00:00

Sunrise community - customers help other customers with topics related to television, Internet, telephone and mobile. Register now!

MazeRunner

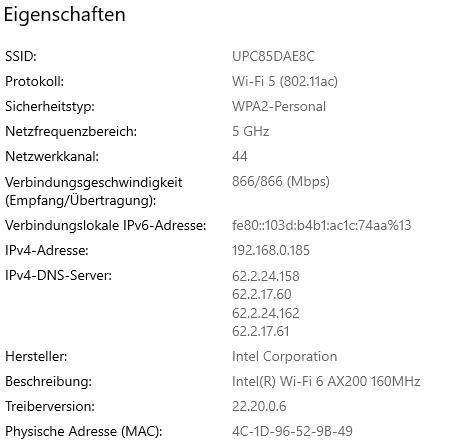

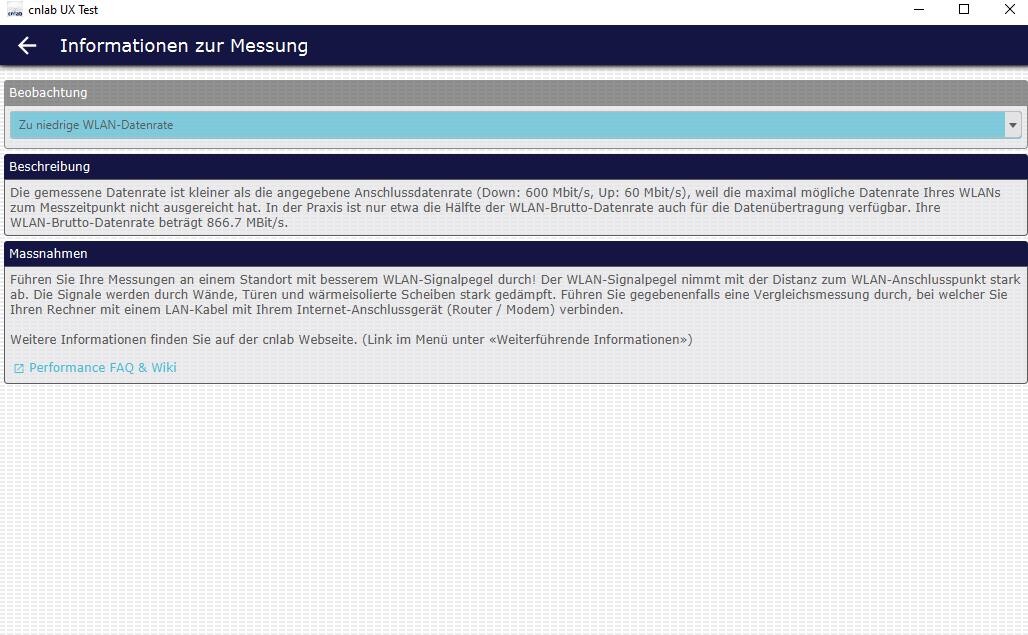

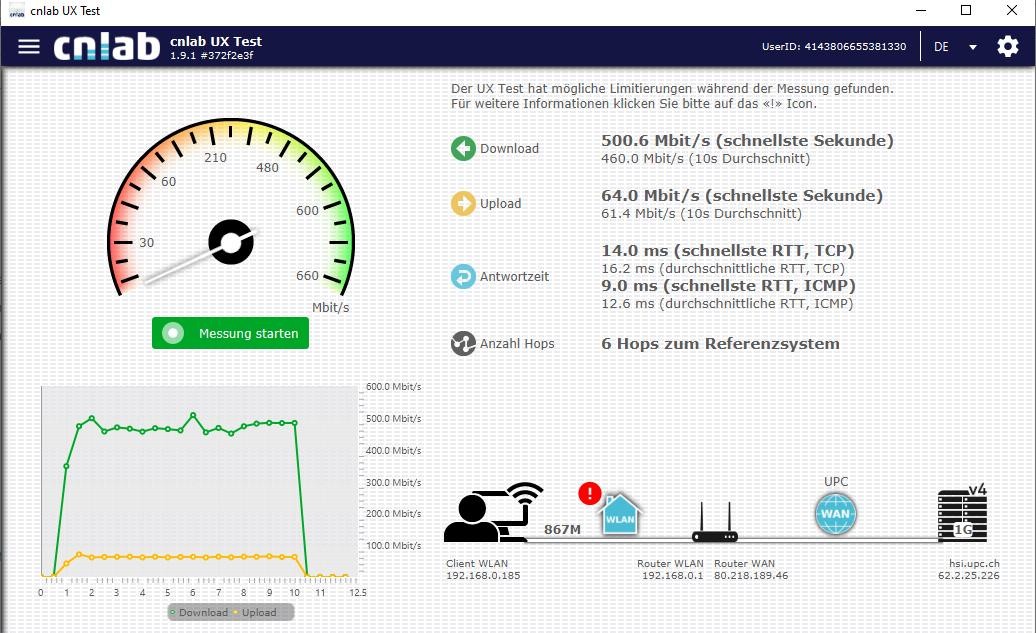

Ich habe eine Verständnisfrage. Vielleicht kann mir jemand helfen. Immer wenn ich einen Speedtest via CNLAB mache erscheint das rote Ausrufezeichen mit der anschliessenden Erklärung nach Anklicken. Mit der gemessenen Geschwindigkeit (WLAN) von ca. 500 MBit/s bin ich eigentlich zufrieden, jedoch nimmt mich trotzdem Wunder, was diese Fehlermeldung genau heisst, bzw. meint. Ich nehme an, es bezieht sich auf die 867 MBit/s WLAN Brutto-Datenrate. Der WLAN Adapter ist ein Intel AX200 (Wifi 6).
NB: Als ich noch das 300/30 Abo hatte lagen die Messdaten bei ca. 320 MBit/s und der gleichen Fehlermeldung.

GrandDixence

MazeRunner
Der eingesetzte Wireless Access Point (hier: Connect Box oder Giga Connect Box) unterstützt im schnellsten Modus (MCS) eine Brutto-Datenübertragungsrate von 866 MBit/s.
https://de.wikipedia.org/wiki/IEEE_802.11ac

Als Faustregel bei WLAN/WiFi gilt:

Netto-Datenübertragungsrate = Brutto-Datenübertragungsrate / 2

Somit ist mit diesem Wireless Access Point eine Netto-Datenübertragungsrate von höchstens rund 430 MBit/s erreichbar, was durch die Messungen ja bestätigt wurde (500 MBit/s).

Da der eingesetzte Internetanschluss aber Datenübertragungsraten bis 600 MBit/s im Downstream ermöglich, wird die Funkstrecke (WLAN/WiFi) zum Flaschenhals der Datenübertragung.

Bei der Messung mit dem 300/30-Abo kam wahrscheinlich ein WLAN-Modus (MCS) zum Einsatz, welcher eine Brutto-Datenübertragungsrate < 660 MBit/s ermöglichte. Der WLAN-Modus (MCS) wird stetig den aktuellen Empfangsbedingungen angepasst (-> SNR, Bitfehlerrate vor der Vorwärtsfehlerkorrektur). Somit war auch bei dieser Messung das WLAN/WiFi der Flaschenhals/Bremsklotz der Datenübertragung.

MazeRunner

GrandDixence
Danke für die Informationen.
D.h. aber somit, dass das rote Ausrufezeichen “normal” ist bei der aktuellen Gerätekonfiguration bzw. folgenden Einschränkungen:
Einschränkung wegen Connect Box:
802.11ac mit 80 MHz (WLAN Adapter könnte 802.11ax sowie 160 MHz)
Einschränkung wegen WLAN Adapter:
MIMO = 2×2 (Connect Box könnte 3×3)

Heisst aber auch, dass Kunden mit dem 1 Gbit/s Abo praktisch kein schnelleres WLAN als meine obigen mit dem 600/60 Abo erreichen können, da die Gigabox ja auch nur 802.11ac kann. Ob sie dabei 160 oder auch nur 80 MHz hat weiss ich nicht, da keine Infos gefunden habe.

EZS1234

MazeRunner D.h. aber somit, dass das rote Ausrufezeichen “normal” ist bei der aktuellen Gerätekonfiguration bzw. folgenden Einschränkungen:

Die CNLAB Software erklärt es doch bereits in deinen Bildern so das es klar sein müsste was der “Fehler” bedeutet.

GrandDixence

In der genannten Konstellation ist gemäss der MCS-Tabelle im oben verlinkten Wikipedia-Artikel eine maximale Brutto-Datenübertragungsrate von 866 MBit/s möglich.

MCS-Index 9 -> Je höher, desto besser der Signalempfang, sprich höherer SNR-Wert und damit ist ein Einsatz einer effizienteren Modulation und einer weniger robusteren Vorwärtsfehlerkorrektur möglich. Effizientere Modulationen als 64-QAM sind für Funkverbindungen unüblich. Effizientere Modulationen als 64-QAM kommen nur bei optimalen Funkverbindungen zum Einsatz, sprich ungestörte Sichtverbindung zwischen Sende- und Empfangsantenne -> 1. Fresnelzone frei von jeglichen Hindernissen.
Spatial Stream:= 2 (Laptops sind üblicherweise mit 2 WLAN-Sende-/Empfangsantennen ausgerüstet. Mobiltelefone und Tablets sind üblicherweise mit einer einzigen WLAN-Sende-/Empfangsantenne ausgerüstet -> Spatial Stream:=1)
https://de.wikipedia.org/wiki/Antennendiversit%C3%A4t
https://lancom-forum.de/lancom-wireless-aktuelle-accesspoints-f35/verbindungsabbrueche-im-wlan-t17257.html#p98059
80 MHz breiter WLAN-Kanal (je mehr Bandbreite, desto schnellere Datenübertragungsraten sind möglich)
https://en.wikipedia.org/wiki/List_of_WLAN_channels Welche Bandbreite das aktuell ausgestrahlte WLAN-Signal aufweist, ist an der WLAN-Kanalnummer ersichtlich. 80 MHz breite WLAN-Kanäle: 42, 58, 106, 122, 138. 160 MHz breite WLAN-Kanäle: 50, 114.
Schutzintervall (Guard interval) von 400 Nanosekunden gegen Mehrwegempfang. -> Kürzeres Schutzintervall ermöglicht effizientere Datenübertragung, jedoch wird die Funkverbindung auch deutlich anfälliger für Funkstörungen verursacht durch Mehrwegempfang.
https://de.wikipedia.org/wiki/Guard_Interval

UPC-Sunrise-Kunden, die eine gute Performance und keine Sicherheitsprobleme wünschen, sollten die “Gute Performance-Regeln” strikt einhalten:
https://community.sunrise.ch/d/4397-diagnose-tool-der-connect-box-sagt-ihr-heim-netzwerk-hat-derzeit-einige-probl/27
Siehe “Gute Performance-Regel”-Nr. 4 und Nr. 12.

MazeRunner

EZS1234
Ich habe mein “Verständnis” ja auch erklärt in meinem letzten Mail. Fakt ist jedoch somit, dass das rote Ausrufezeichen somit wahrscheinlich bei fast allen Messungen via WLAN erscheint, ausser
a) der WLAN Adapter hat MIMO 3×3 = 3 × 433.3 Mbit/s = 1300 Mbit/s / 2 = 650 Mbit/s (netto)
oder
b) die Connect Box würde analog meinem WLAN Adapter auch 1600 MHz unterstützen, was dann
sogar 1733.4 Brutto- bzw. 866.7 Mbit/s Netto-Datenübertragungsraten ergeben würde.
Sonst sind die möglichen Netto-Datenübertragungsraten eigentlich immer tiefer als mein 600/60er
Abo. Bei meinem Adapter mit MIMO 2×2 ergibt sich wie bereits GrandDixence erwähnt hatte
2 × 433.3 Mbit/s = 866.7 Mbit/s Brutto- bzw. / 2 = 433.Mbit/s Netto-Datenübertragungsrate. Und wie
bereits oben erwähnt, heisst das somit auch, dass das roto Ausrufezeichen eigentlich Standard ist.

pato

Korrekt. Mit WLAN = rotes Ausrufezeichen, mit Gigabit LAN = kein rotes Ausrufezeichen.
